原位双轴力学测试系统：DIC+视频引伸计，精准解析材料力学奥秘
一套系统，解锁材料在复杂载荷下的真实力学行为
在现代材料研发与质量控制中，单纯的单轴拉伸测试已难以满足柔性电子、高分子、水凝胶、金属薄板等材料的真实应用场景。世联博研·IBM系列原位双轴力学测试系统，携手DIC&视频引伸计，带来一场非接触、高精度、视场的力学测试革新。
? 产品核心亮点

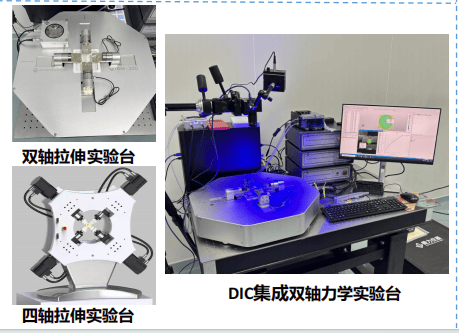

1?? 一机多用：单轴 / 双轴 / 四轴自由切换
- 支持单轴、双轴比例/非比例、四轴加载
- 加载模式：定位移速度 + 定载荷速度
- 适配拉伸、压缩、剪切多种夹具

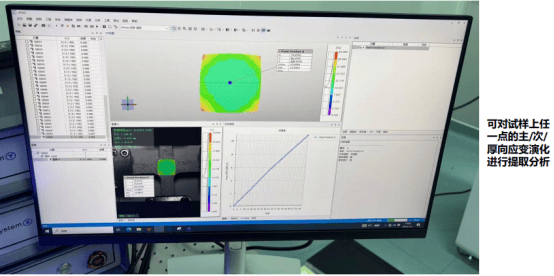

2?? DIC + 视频引伸计：非接触，场应变可视化

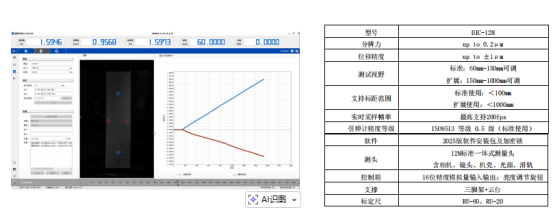

- 1200万像素立相机 + 实时图像算法
- 位移精度 ≤ ±1μm，分辨力 0.2μm
- 实时采样帧率高200fps
- 支持纵向 + 横向应变同步计算
- 标距范围：标准＜100mm，扩展＜1000mm
- 精度等级：ISO9513 0.5级
3?? 适用场景广
- 金属、高分子、水凝胶、柔性电子、生物材料……
- 常温 / 高温 / 低温 / 水浴环境选配
- 疲劳测试、循环拉压、蠕变、无人监测流程跟踪
?? 强悍硬件与控制器
控制器亮点
- 4路应变通道，24位A/D，分辨率1/500000
- 多同时控制2路电机
- 支持安可迅平台 & LabView
- PWM/SPWM脉宽输出，适配伺服电机、比例阀等
? 软件·IMTest-XY：国标驱动，智能协同
参照 GB/T 36024-2018《十字形试样双向拉伸试验方法》
? 单轴 / 双轴 / 四轴比例与非比例加载
? 与DIC、视频引伸计实时通讯，数据互通
? 实时绘制：力-时序、应力-应变、位移-时序、应变-时序
? 数据导出：Excel格式，支持部/选择性/尾数导出
? 时序轴管理 + 图像双重降噪 + 悬浮窗口多屏协同
? 真实案例见证
? 南京大学

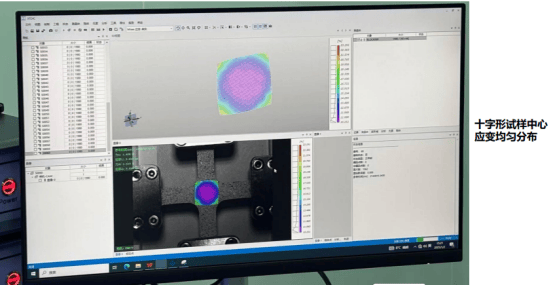

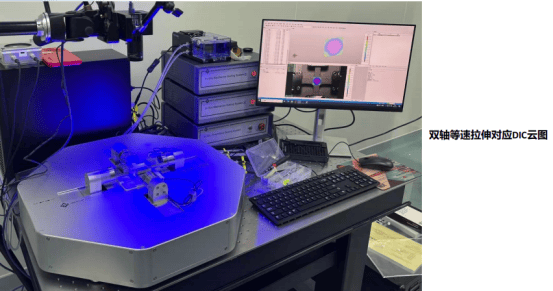

- 双轴等速拉伸 → DIC云图清晰展示十字形试样中心应变均匀分布
? 福州大学
- 高分子双轴拉伸疲劳测试
- 水凝胶双轴拉伸测试（附多角度实拍图像）
“DIC云图与应变-时间曲线完美同步，试验过程程可视化。”
?? 标准配置清单
? 适用人群
- 高校材料/力学实验室
- 科研院所原位测试平台
- 企业研发中心（柔性电子、高分子、金属薄板）
- 三方检测机构
? 结语
DIC & 视频引伸计 + 双轴力学系统，不只是测试，而是对材料变形与失效本质的深度洞察。
世联博研 —— 让每一次加载，都有据可依，有图可证。
