核心产品矩阵

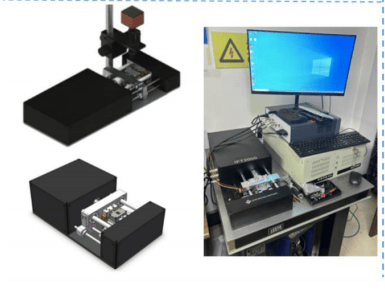

1?? 原位双轴力学测试系统（IBM系列）

• 双轴对称加载，准静态 + 动态疲劳双版本
• 支持单轴、双轴比例/非比例加载
• 载荷峰值：3000N / 5000N / 10000N（可定制）
• 位移分辨率：0.1μm
• 可搭配SEM、OM、DIC、视频引伸计使用
• 选配：高温、低温、腐蚀环境

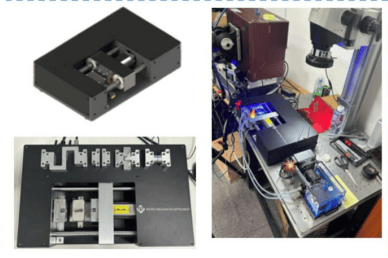

2?? 原位单轴力学测试系统（IUMT系列）

• 载荷范围：0~5000N，分辨率 0.001N
• 行程：0~80mm，变形分辨率 0.1μm
• 加载速率：0.05~10mm/s
• 可搭配DIC、视频引伸计、超景深显微镜
• 选配：压缩、弯曲、剪切夹具，高低温环境

3?? 原位疲劳测试系统（IFT系列）

• 正弦波、余弦波、方波、三角波等波形
• 动态载荷：1000N / 5000N / 15000N
• 加载频率：50Hz / 10Hz
• 可配疲劳裂纹扩展测试模块
• 选配：高低温、腐蚀环境

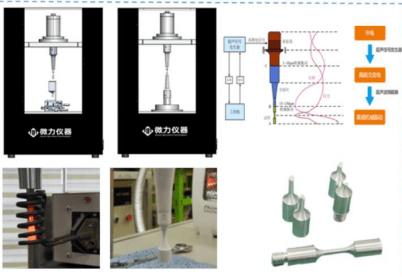

4?? 超声激励超高周疲劳测试系统（VHCFT系列）

• 加载频率：20000Hz
• 疲劳应力：100~1000MPa
• R=-1恒应力比 / R≠-1变应力比
• 专属闭环控制 + 有限元辅助试样设计APP
• 可搭配X-CT、光源开展原位超高周疲劳测试
• 适用：航空发动机叶片等近服役工况

5?? XCT原位拉扭疲劳测试系统（XCT-ITTFT系列）

• 轴向载荷：0~5000N，扭矩：0~10Nm
• 拉压端 + 扭转端同步/异步加载
• 激光加热 + 红外测温：RT~1600K
• 适配XCT系统使用

6?? 原位拉伸扭转复合加载系统（ITMT系列）

• 拉压载荷：0~5000N，扭矩：0~20Nm
• 拉压 + 扭转任意复合加载
• 桌面版 + 扫描电镜版可选

7?? 原位慢应变速率拉伸应力腐蚀测试系统（ISCT系列）

• 载荷：0~5000N，分辨率 0.001N
• 加载速度：10 ~ 10?? mm/s
• 可搭配SECM、DIC、超景深显微镜
• 实时监测：三维形貌、微裂纹萌生、腐蚀电流/电位

8?? SEM专用原位单轴力学测试系统（SEM-IUMT系列）

• 载荷峰值：5000N
• 可配高低温模块，专为EBSD测试设计可旋转夹具 + 自锁功能
• 适配各类SEM腔体及载物台尺寸

9?? 仪器化压入力学测试系统（IIMT系列）

• 大载荷：200 / 500 Kgf
• 位移分辨率：0.1μm
• 近乎无损，可测：屈服强度、抗拉强度、应力-应变曲线、硬度、应变硬化指数
• 现场版本可磁吸、可搭载爬壁机器人
• 适用：压力容器、管道、桥梁、轨道、焊接接头在线检测

? 原位冷热台（IHCS系列）

• 温度范围：-150℃ ~ 550℃（高温版可达1000℃）
• 温度稳定性：±0.2℃
• 液氮制冷 / 电阻加热 / 热电半导体
• 可搭配SEM、OM、XRD、RAMAN、DIC
• 腔室可抽真空

?? 控制器 & 软件

驱动一体式控制器

• 4路应变通道，24位A/D，分辨率1/500000
• 多同时控制2路电机
• 输出：PNM/DFB脉频 + PWM/SPWM脉宽
• 支持安可迅平台 & LabView

IMTest系列试验软件

• 与主流DIC、视频引伸计通讯，实现运行控制 + 数据传递
• 参照国标，适配各类原位力学测试

专用软件模块

• 仪器化压入力学试验软件（内嵌参数求解算法，可生成力学性能分布云图）
• 超声激励超高周疲劳试验软件（融合试样设计、标定、闭环监控）

? 测试案例精选

? 适配材料与场景

• 材料：金属、高分子、柔性电子、碳纤维复材、3D打印钛合金/不锈钢、水凝胶、橡胶等
• 表征手段：DIC、SEM、OM、XRD、X-CT、RAMAN、AFM、三维超景深显微镜、同步辐射光源
• 环境附件：高温、低温、腐蚀、水浴

? 结语

从单轴到双轴，从拉伸到拉扭复合，从超声疲劳到应力腐蚀，从实验室到爬壁机器人——

专注原位力学测试技术，让材料服役性能“看得见、测得准、追得到”。
