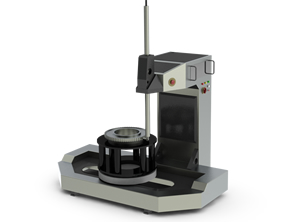

EZeddy-计算机控制的多轴涡流扫查系统
|
|
EZeddy多轴涡流自动扫查系统，广泛应用于航空发动机盘件上中心对称回转曲面（含环面、柱面、锥面、R弧面）及螺栓孔、榫槽等部位的涡流C扫描自动检测。CFM56，CF6-50，CF6-80及GE90等众多航空发动机检测认可。
|
|
|
|
|
|
|
|
|
|
2019 EZeddy涡流自动扫查系统硬件规格
|
|
X-轴
|
|
行程
|
1000 mm
|
40 inch
|
|
定位精度
|
0.1 mm/m
|
0.004 inch/ foot
|
|
编码器分辨率
|
0.005 mm
|
0.0002 inch
|
|
重复定位精度
|
0.02 mm
|
0.0008 inch
|
|
回位精度
|
0.04 mm
|
0.0016 inch
|
|
速度
|
40 mm/秒 zui大
|
1.5 inch/sec
|
|
加速度
|
80 mm//秒º zui大
|
3.0 inch/sec
|
|
标定开关重复定位精度
|
<0.01 mm
|
<0.0004 inch
|
|
限位开关
|
离两端12 mm
|
离两端 0.5"
|
|
Z-轴
|
|
行程
|
900 mm
|
36 inch
|
|
马达
|
微步进，带编码器反馈
|
0.004 inch/ foot
|
|
定位精度
|
0.1 mm/m
|
0.0004 inch
|
|
编码器分辨率
|
0.01 mm
|
0.0004 inch
|
|
重复定位精度
|
0.01 mm
|
0.0004 inch
|
|
回位精度
|
0.01 mm
|
4.0 inch /sec
|
|
速度
|
100 mm/秒 zui大
|
12.0 inch /sec
|
|
加速度
|
300 mm/秒º zui大
|
<0.0004 inch
|
|
标定开关重复定位精度
|
<0.01 mm
|
|
|
限位开关
|
两端
|
|
|
检测照明灯
|
内置
|
|
|
B-轴 (探头旋转单元 )
|
|
马达
|
微步进，带齿轮盒1:200
|
|
|
行程
|
270º
|
|
|
定位精度
|
0.10º
|
|
|
分辨率
|
0.02º
|
|
|
重复定位精度
|
0.01º
|
|
|
回位精度
|
0.02º
|
|
|
速度
|
45º/sec2
|
|
|
加速度
|
45º/秒º
|
|
|
C-轴 (转台)
|
|
直径
|
700 mm
|
27.5" diameter
|
|
重量 (不含夹具)
|
120 kg
|
260 lbs
|
|
zui大承重，轴向
|
350 kg (600kg可选)
|
770 lbs
|
|
平面摆动 (夹具)
|
0.03 mm
|
0.0012"
|
|
对中度 (夹具)
|
0.03 mm
|
0.0012"
|
|
和X- Y- 轴平行度
|
0.2 mm/m
|
0.008" / foot
|
|
和Z-轴垂直度
|
0.01º
|
|
|
马达
|
直接驱动, 3 相
|
|
|
zui快转速
|
1 转/秒
|
|
|
旋转变压器分辨率
|
614.400脉冲/转
|
|
|
旋转变压器精度
|
± 75弧度秒
|
|
|
重复定位精度
|
0.005º
|
|
|
回位精度
|
<0.002º
|
|
|
R-轴 (旋转器- 榫槽及螺栓孔检测)
|
|
马达
|
微步进，带编码器反馈
|
|
|
行程
|
360º (榫槽) / 不适用 (螺栓孔)
|
|
|
定位精度
|
0.25º
|
|
|
分辨率
|
0.1º
|
|
|
重复定位精度
|
0.1º
|
|
|
回位精度
|
0.25º
|
|
|
速度
|
9000º/秒 (1500RPM)
|
|
|
加速度
|
9000º/秒º
|
|
|
重量 (不含夹具)
|
< 1 Kg
|
|
|
电功率
|
|
名义
|
2kW 1 相 230V /50 Hz CE 认可
|
|
|
系统控制
|
|
工业19" 计算机架，Windows 7/10 64位 操作系统
|
|
Intel Pentium i7 core duo 3GHz PC 4Gb RAM 硬盘2 Tb
|
|
zui小 24" 液晶屏,激光彩色打印机
|
|
网络运动控制板
|
|
涡流仪用数据采集板
|
|
|
|
|
